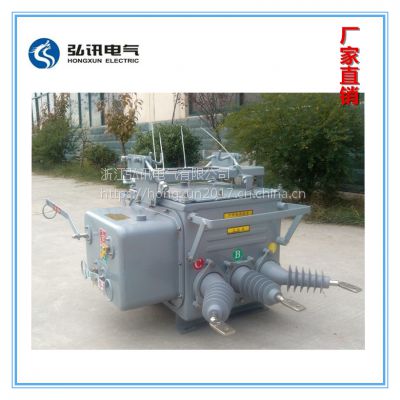

*ZW20-12 型户外高压真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流、短路电流及其它类似场所之用。
*整体结构为三相共箱式，由操作动机构、导电回路、绝缘系统、密封件及壳体组成。
*配套相应的智能远方终端和智能控制器，满足配电自动化应用需求。
*执行标准：GB1984-2003《高压交流断路器》、IEC62271-100《高压交流断路器》。

适用范围

    ZW20-12户外高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、

    过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制， 特别适用于操作频繁的场所和城网自动化配电网络。

    本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。

    采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。

    其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

技术特点

      ZW20-12型户外交流高压分界真空断路器是一款用户分界开关. 主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成 。

      三者通过航空插座及户外密封控制电缆进行电气连接，具有故障检测功能,保护控制功能及通讯功能可靠判断,检测界内与界外毫安级零序电流

     及相间短路故障电流,实现自动切除单相接地故障和相间短路故障本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的

     气体密封,防爆,绝缘结构技术整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响, 其弹簧操动机构进行了小型化及性能优化设计,

     动作可靠性比国内传统的弹簧机构有***提高主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

使用环境

1、 周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃； 根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，

    此时SF6仍为气态，产品正常工作。(当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃)。

2、 风速不大于35m/s；

3、 无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、或浓烟等)和剧烈振动的场所。

4、 海拔：≤1000m；

5、 覆盖厚度：10mm；

6、 空气污秽程度：IV级；

7、 地震烈度：≤7度；

8、 电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
